6Gおよび先進電磁システムの時代において、電磁波業界はFR2を超え、新たに割り当てられた FR3周波数帯（主に Sub-7 GHz から 24 GHz） への移行を急速に進めています。この未知の周波数領域において、単なる周波数カバレッジの達成はもはや最終目標ではありません。真のエンジニアリング課題は、複数チャネル間で絶対的な位相同期（absolute phase synchronization） を確保することにあります。

従来のテスト構成では、独立した周波数変換によってチャネル間に予測不可能な位相ドリフトが生じることがよくあります。この重大なハードウェアの不安定性を排除し、信号完全性を保護するために、TMYTEKはNI（National Instruments）と共同で、 「6G対応FR3マルチチャネル位相同期テストベッド」 を開発しました。ベースバンド処理からマイクロ波周波数までをシームレスに接続することで、本プラットフォームは位相同期の研究開発における「ゴールドスタンダード」となる環境を提供します。

マルチチャネルシステムにおいて位相同期が重要な理由

Massive MIMO ビームフォーミングから電子戦（EW）に至るまで、現代のアプリケーションは信号の正確な空間配置に大きく依存しています。しかし、複数チャネルにわたって信号をアップコンバートまたはダウンコンバートする際、独立したローカルオシレーター（LO）は相互に自然な位相ドリフトを引き起こします。

このハードウェアレベルの位相変動は、以下のような重大な障害をもたらします：

• ビームフォーミング精度の低下 (Degraded Beamforming Accuracy): 信号の強め合う干渉（constructive interference）を正確に制御できなくなります。
• センシング分解能の低下 (Reduced Sensing Resolution): 通信・レーダーセンシング統合（ISAC）やレーダーシステムにおいて、位置特定やターゲット識別のエラーを引き起こします。

これらの変動要素を軽減するために、研究者はハードウェアレイヤーで全チャネルにわたり強固で安定した位相関係を保証する、堅牢な4T4R（またはそれ以上）の検証環境を必要としています。

解決策：ハードウェアレベルのLO同期アーキテクチャ

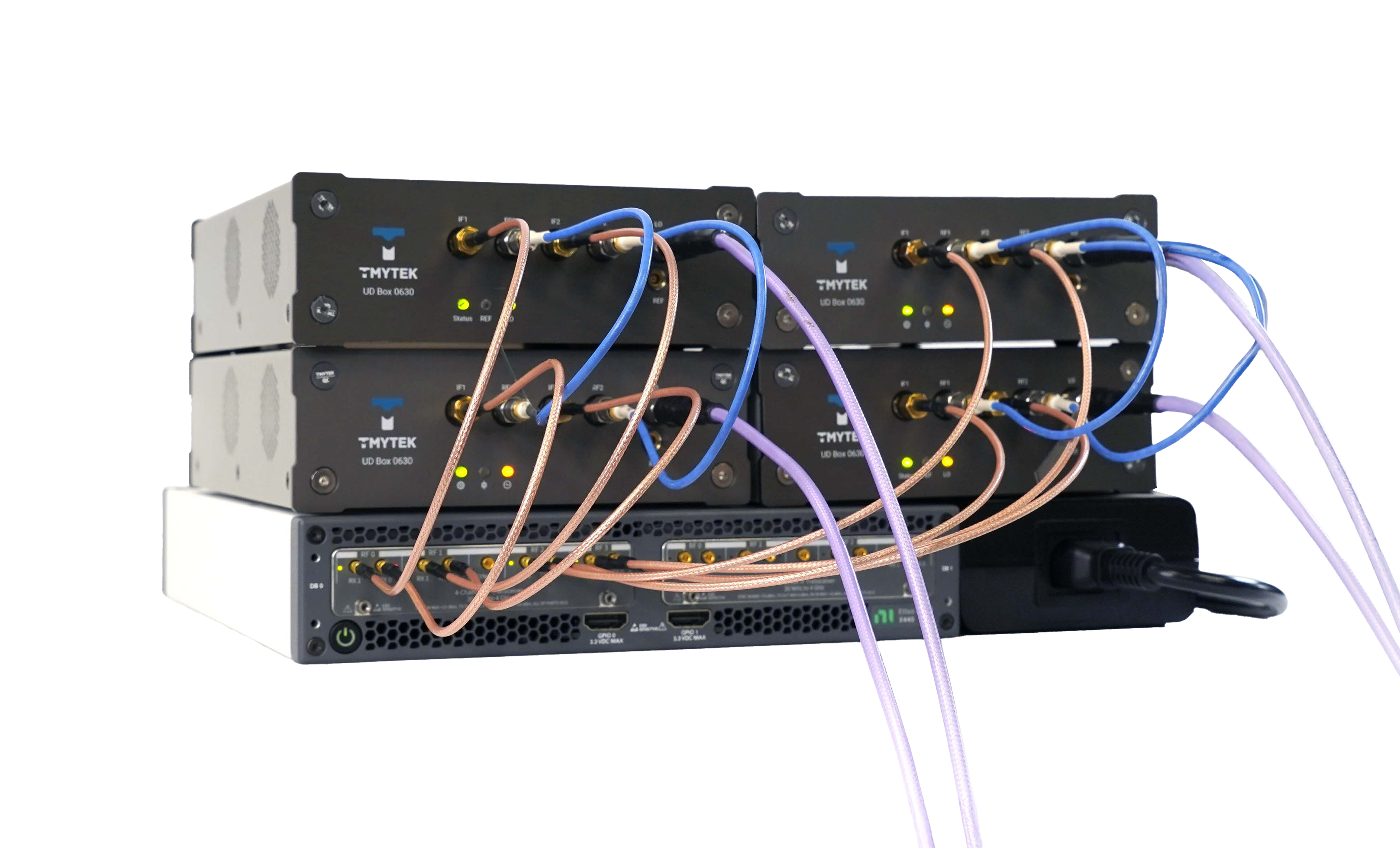

これらの課題に対処するため、本プラットフォームはすべてのRFユニット間でローカルオシレーター（LO）を物理的にロックします。 TMYTEK UD Box 0630 アップ/ダウンコンバーター と NI Ettus USRP X440 ベースバンドプロセッサ を統合することで、システムは完全に同期されたエコシステムを構築します。

主な技術的優位性：

• ハードウェアレベルのLO同期: すべてのチャネルでLOソースを物理的にロックすることにより、独立した周波数変換に内在する位相ドリフトを排除します。
• 極めて高い位相同期性: 位相感度の高いアプリケーション向けに最適化されており、システム全体の動作帯域にわたって、チャネル間の位相偏差を常に 0.01 rad 未満に維持します。
• 大帯域幅と拡張周波数対応: FR3およびFR2周波数帯をネイティブにサポートし、6G波形に求められる超広帯域要件に対応できるよう綿密に設計されています。

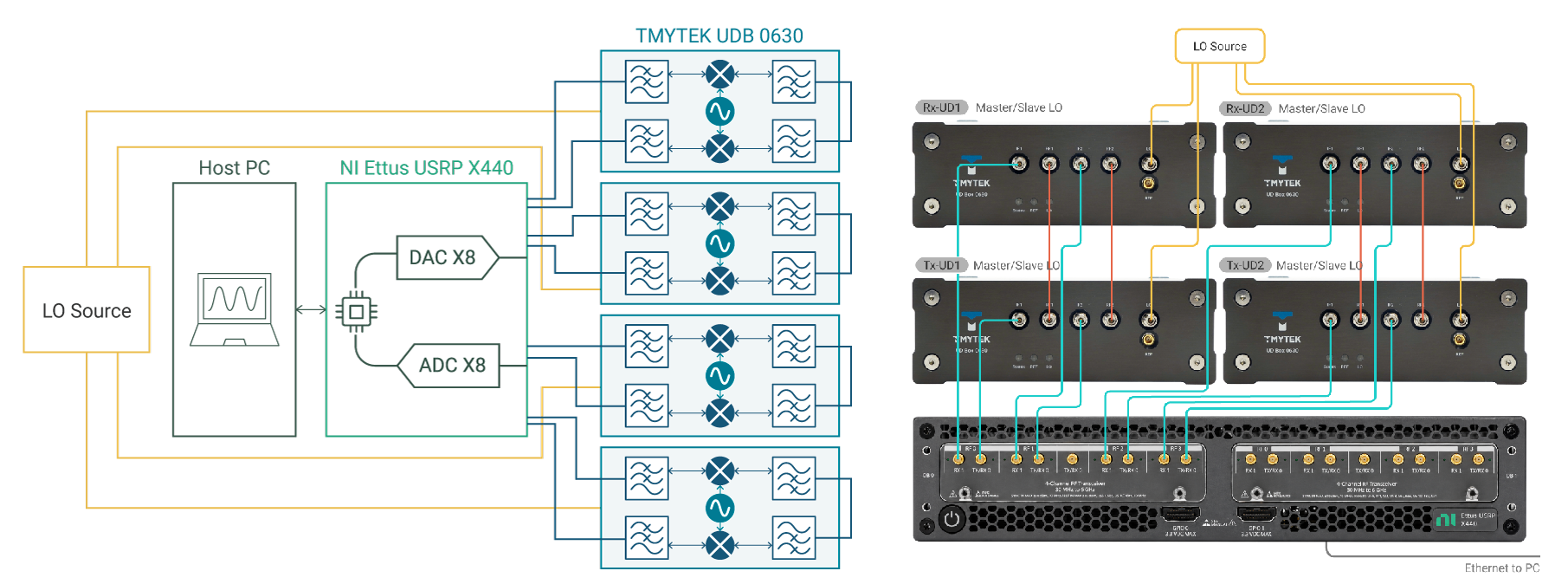

システム構成と信号フロー

物理アーキテクチャにより、中央集中型のLOソース（LO Source）を通じて、中間周波数（IF）と制御リンクが完全に一致することが保証されます。

実証結果：ループバック vs. 実際のパフォーマンス

IFベースバンドから高周波RFへの移行時におけるプラットフォームの優れた安定性を証明するため、厳格なループバック（Loopback）試験および実環境（Over-the-Air）試験が実施されました。実証データは業界をリードする精度を示しています。

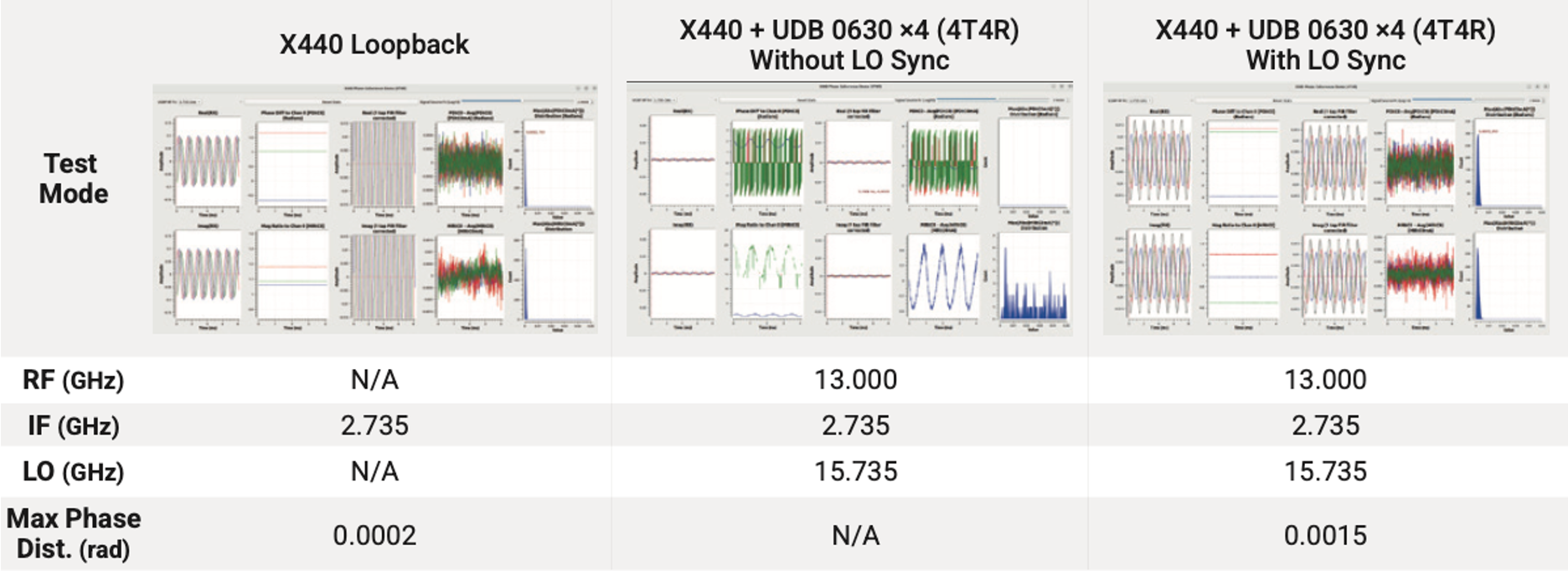

実験データの比較

テクニカルインサイト: 結果に示されているように、LO同期がない場合、チャネル間の位相ドリフトにより一貫した測定が不可能になります。しかし、ハードウェアレベルのLO同期を有効にすると、最大位相偏差は 0.0015 rad という超低値に厳密に維持され、ミッションクリティカルな閾値である 0.01 rad を大幅に下回ります。これにより、非常に信頼性が高く、再現可能で高精度な検証環境が保証されます。

対象アプリケーションとユースケース

この細心の注意を払って校正されたエコシステムは、ハードウェアの不安定性という変動要素を排除し、以下の4つの重要な領域におけるパイオニアを強力にサポートします：

1. 6G無線研究 波形イノベーションや大規模MIMOプリコーディングの検証に最適です。飛行時間（Time-of-Flight）や位相合わせが極めて重要となるISAC（通信・レーダーセンシング統合）アーキテクチャを正確にテストするために必要な、位相の安定した基盤を提供します。

6Gミリ波SDRスペクトラムソリューションの詳細を見る

2. 防衛・電子戦（EW） 到着角（Angle of Arrival: AoA）測定による高精度な方位測定や、コヒーレントレーダーのエミュレーションに不可欠です。プラットフォームの厳格な位相制約により、同期された電子対抗手段（ECM）技術の正確で再現性の高い試験が可能になります。

先進レーダー検証向けRFアップ/ダウンコンバーターの製品ラインナップを見る

3. 衛星通信（Satcom）＆ NTN LEO/MEOコンステレーションのリンクエミュレーションや、マルチビーム地上局の同期に最適です。その広い周波数カバレッジにより、開発者は動的で位相がシフトする条件下でも自信を持ってNTN検証を実行できます。

4. 高分解能レーダーセンシング 超広帯域幅を活用して、高精度なイメージングとターゲット識別を実現します。システムの内部位相ノイズを最小限に抑えることは、レーダー反射断面積（RCS）分解能の向上と、優れたアルゴリズムトレーニング環境に直接つながります。

結論

TMYTEKとNIのFR3マルチチャネル・テストベッドは、単なる高スペックなハードウェアの集合体ではありません。高周波同期の課題に対するエンジニアリング的な回答です。ハードウェア起因の位相変動要素を数式から排除することで、次世代の通信および防衛技術を切り拓くために必要な、高信頼性かつ再現性のある検証環境を提供します。
