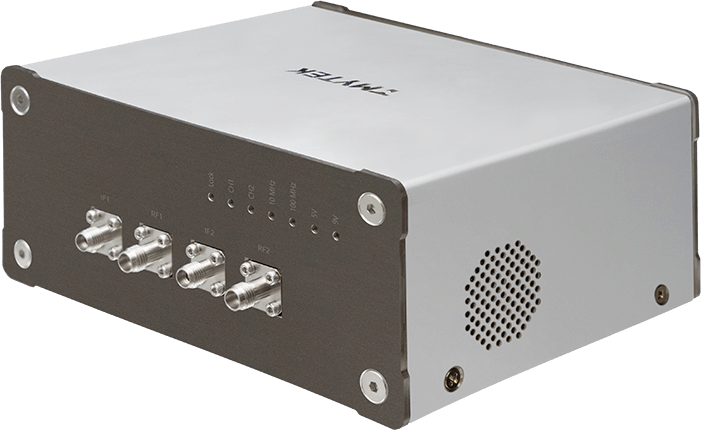

UD Box 5G Dual 優れた熱換気設計を採用。

UD Box 5G

超広帯域 5G NR ミリ波周波数 コンバーター

最大44 GHzまでカバー

なぜUD Box 5Gなのか?

TMYTEKのUD Boxは、ミキサー、内蔵の局部発振器(LO)、5Gおよび衛星アプリケーション向けに明示的に作られたオプションのIF/RFフィルターを統合したアップ/ダウンコンバーターです。TMYTEKの位相同期発振器(PLO)製品ラインのLOを内蔵し、優れた位相ノイズ性能を確保することで、当社のUD Boxは無線周波数変換を簡単かつ柔軟に行えるようにします。

Sub-6 GHz帯の機器を最大限に活用

TMYTEK UD Boxは、お手持ちのRF機器を拡張するための優れた相互運用性を備えた設計がされています。研究室では、既存のSub-6 GHz試験装置を最大限に活用することで、高価なミリ波測定器のコストを削減することができます。RFからIFへのアップ/ダウン変換により、ミリ波生成の可能性に簡単に対応します。

ひとつのボックスでほとんどの5Gスペクトラムをカバー

UD Boxは、RF機器の可能性を広げるために、ほとんどの5G ミリ波スペクトラムをカバーする広帯域5Gアップ/ダウンコンバーターです。最大44 GHz(RF)/ 0.01~14 GHz(IF)で動作し、ほとんどの5G NR FR2バンドだけでなく、より低い広帯域アプリケーションもカバーします。

アップ/ダウンの変換が簡単

TMYTEKはユーザーエクスペリエンスを重視します。TMYTEKが自社開発した直感的なGUIとAPIにより、わずか数クリックでRFアップ/ダウン変換が完了し、時間と労力を節約することが出来ます。

主な特徴

  • RF: 24-44 GHz; IF: 0.01- 14 GHz
  • 24〜44 GHzの制御範囲を持つ内蔵LO
  • 高精度OCXOリファレンスクロック
  • 10MHz出力と100MHz入出力の同期
  • 双方向性回路トポロジー
  • TMYTEK製アンプ、バンドパスフィルタなどのアクセサリ(オプション)
  • CE/FCC/UKCA/ICES認証取得

UD Box Series

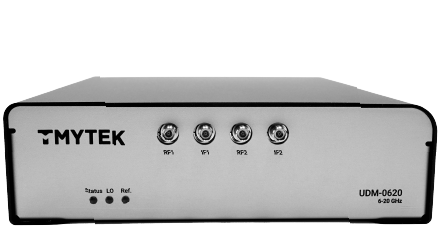

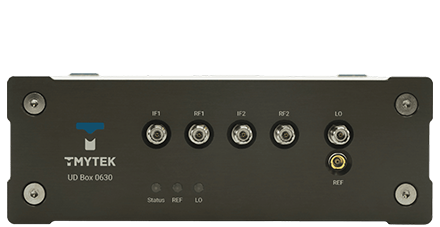

ダークな外観のUD Box 5G デュアルチャンネルダークな外観のUD Box 5G デュアルチャンネルUD Module
モデルUDB-D/-SUDB-0630UDM-0620
RF周波数24 – 44 GHz6-30 GHz6 - 20 GHz
LO周波数24 – 44 GHz6-30 GHz6 - 20 GHz
IF周波数0.1 – 14 GHz1-8 GHz1 - 10 GHz
内蔵LOYesYesYes
変換損失13 dB typ.10 dB typ.10 dB typ.
制御インターフェースEthernetEthernetUSB
10 MHz 同期が可能NoYesYes
100 MHz 同期が可能YesYesNo
基準クロックOCXOOCXOOCXO
寸法150 x 120 x 65 mm142.8 x 152 x 65 mm222 x 177 x 51 mm
応用
  1. 5G NR mmWave (n257-n260)
  2. Ka/Q-band Satellite
  1. Ku-band LEO Satellite
  2. WiFi-6e/7
  3. UWB
  4. Defense Radar
  5. 5G NR up-mid band FR3/FR2
  1. Ku-band LEO Satellite
  2. WiFi-6e/7
  3. UWB
  4. Defence Radar
データシートのダウンロード

UD Box 5Gの紹介

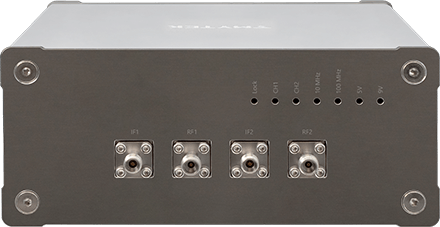

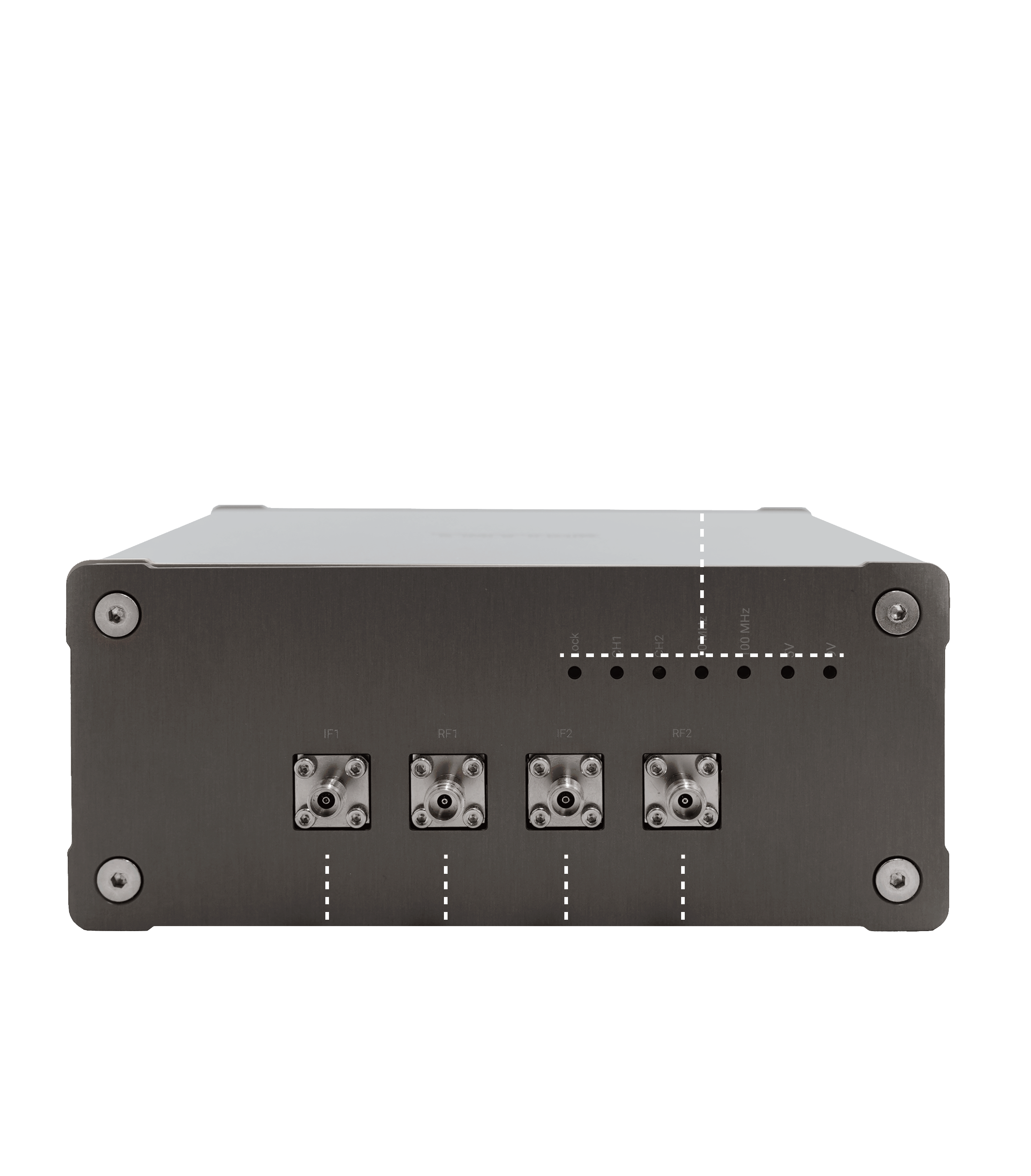

UD Box 5G Dualの正面図。

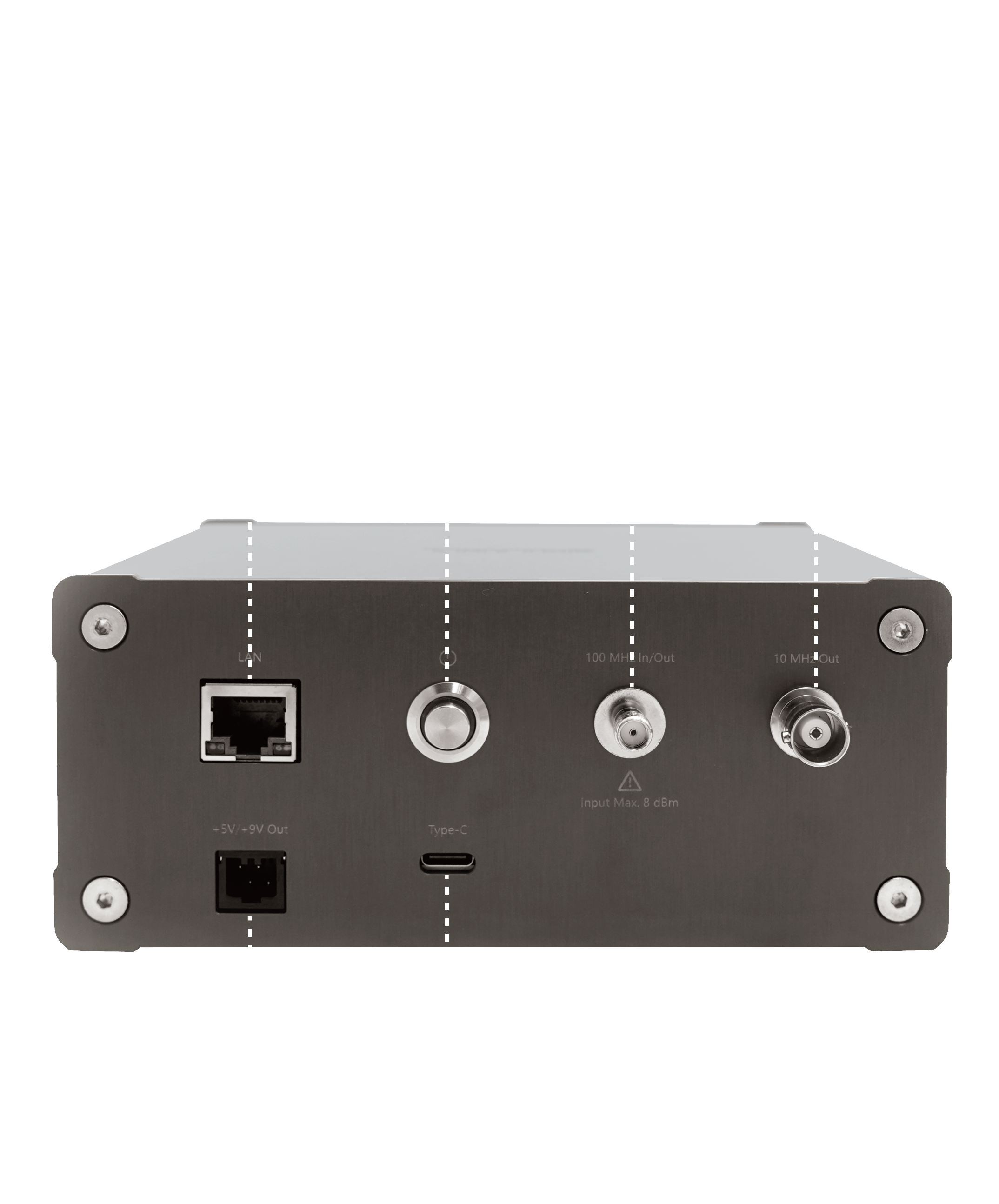

UD Box 5G Dualの背面図。

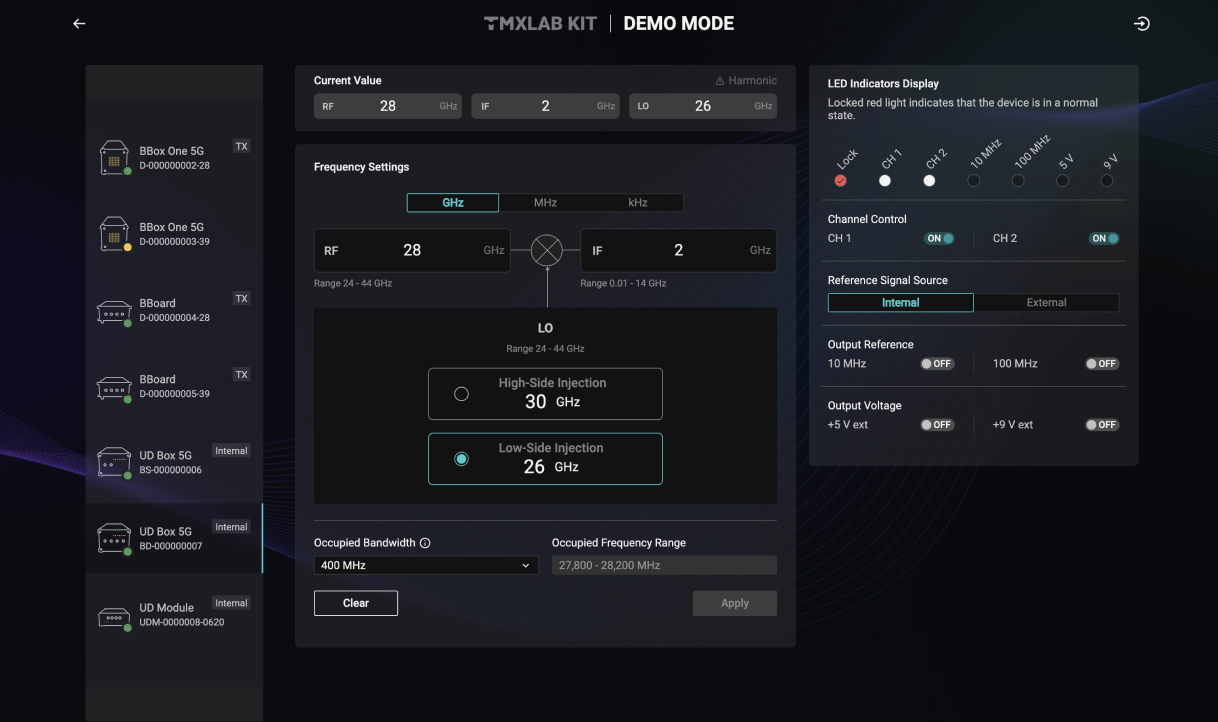

各チャンネルのオン/オフ、ゲインや位相の制御が可能なGUI。

ソフトウェア対応

自社開発のGUIとAPIにより、LO周波数だけでなく、チャンネルやリファレンスのオン/オフ機能など、幅広い制御を一元的に行うことが可能です。生産ラインの自動化に利便性を提供し、研究環境にも最適です。

  • ステップ・バイ・ステップの簡単な周波数設定
  • チャンネルパワー、内部/外部リファレンスクロック、DC出力パワーの統合制御が可能
  • 帯域内高調波に関するわかりやすい注意喚起

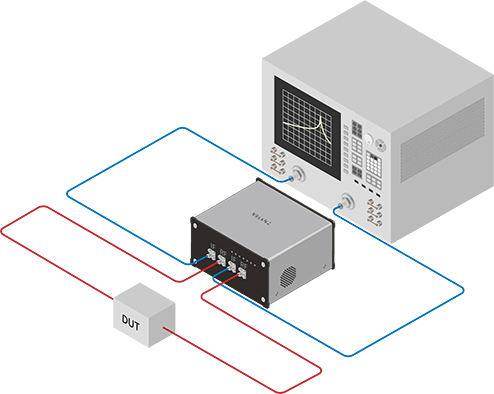

MIMOシステムの開発は複数セットのUD Boxで実現でき、通信事業者は2セットのUD Box DualとTMYTEKのビームトラッキングソリューションを使用して5G携帯基地局の遠方界評価シミュレーションを行うことができ、時間と予算の節約を実現します。

マルチチャンネルの研究・応用を可能にする

TMYTEK UD Boxには、UD Box SingleとUD Box Dualの2つのバリエーションがあり、研究者が様々な研究やアプリケーションの目的に柔軟に対応することができます。TMYTEK UD Boxは共有LOで構成されていて、100 MHzおよび10 MHzのクロックリファレンスを備え、他のデバイスとの外部同期をサポートします。その結果、MIMOシステムの開発は複数セットのUD Boxで実現でき、通信事業者は2セットのUD Box DualとTMYTEKのビームトラッキングソリューションを使用して5G携帯基地局の遠方界評価シミュレーションを行うことができ、時間と予算の節約を実現します。

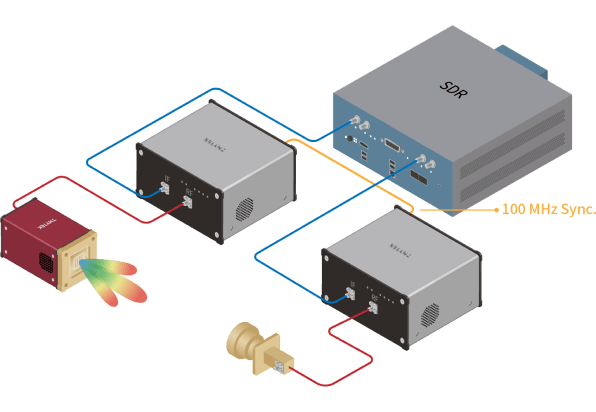

ほとんどのSub-6 GHz機器と互換性があり、5G mmWave関連の研究の可能性を広げます。

ほとんどのSub-6 GHz帯の測定器に対応

UD Boxシリーズは、最大周波数44 GHzのプログラマブルLOを内蔵した双方向の広帯域周波数コンバーターです。通信アナライザ、スペクトラム・アナライザ(SA)、信号発生器(SG)、さらにはソフトウェア無線(SDR)を含むほとんどのSub-6 GHz測定器とシームレスに動作します。TMYTEK UD Box 5Gは、TMYTEK BBoxTMYTEK ホーンアンテナを使用して、高度な5G ミリ波実験を実行できるように機器をアップグレードします。

ケーススタディ - 5Gミリ波レーダーの飛躍 >

Sub-6 GHzをアップグレード についてもっと知る >

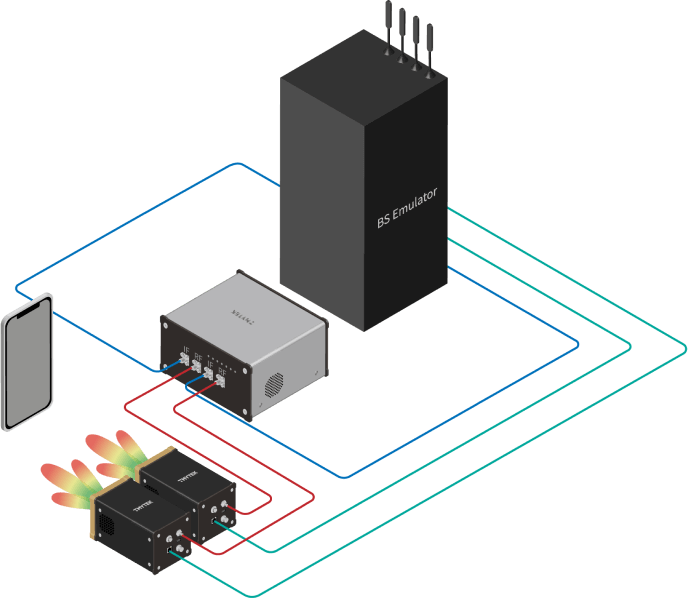

UE/gNBエミュレータを5G ミリ波にアップグレード

UE/gNBエミュレータを5G ミリ波にアップグレード

TMYTEK UD Boxは、Sub-6 GHz UE/gNBエミュレータをミリ波バージョンにアップグレードし、3GPP標準で定義された機能検証によるシグナリングテスト、高スループット性能テスト機能、ミリ波端末機能検証・性能試験、PHYからRRC/NASレイヤまでの5G解析等のアプリケーションに対応します。

システム構成

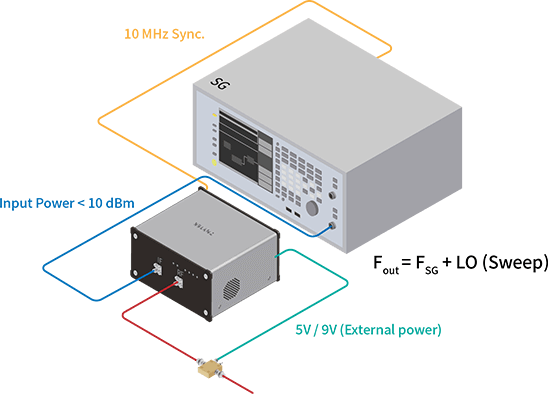

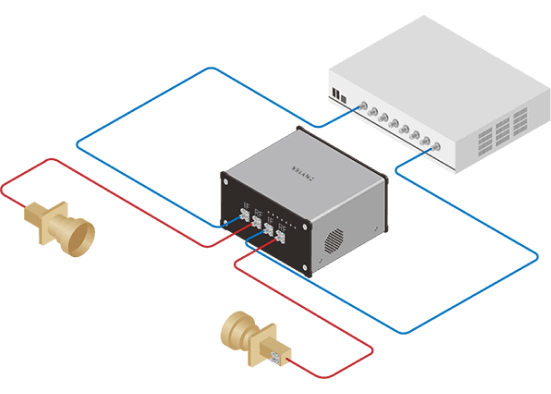

UD Box(Dual Channel) + Radio Communication + Horn Antenna
UD Box(Dual Channel) + Radio Communication + Horn Antenna

関連動画

情報と資料

What’s included
  • Single / Dual Channel UD Box 5G
  • Adapter & Adapter cable
  • Ethernet Cable
  • User Guide
  • Test Report
  • Certificate

FAQ

Does UD Box have an internal local or external reference clock?
Yes, TMYTEK UD Box has an internal reference clock for the internal local oscillator to adjust frequencies. We can also provide this 10 MHz reference clock output to synchronize external instruments with our UD Box.
What is the purpose of UD Box software?
TMXLAB Kit, the TMYTEK GUI integrates most of our products into one single interface. It allows developers to control LO frequencies, channels and reference ON/OFF functions. We also have API ready to help production line automation and research environment with extensive control.
What is the difference between single and dual UD Box?
Our UD Box comes in single and dual-channel variants. The advantage and exclusive features are that you can use two single-channel UD Boxes for non-coherent modulation and demodulation. One as the transmitter (Tx) and one as the receiver (Rx) for long-distance propagation measurement. Dual-channel can be used when you have limited space requirements or do not have distance requirements, such as using it in an anechoic chamber.
Is UD Box tied to specific instruments? If so, what instruments is it compatible with?
No, UD Box is not tied to any brand/instruments. It is compatible with almost all types of signal generators and analyzers available on the market. We have tested UD Box with instruments from Keysight, Rohde & Schwarz, Anritsu, NI, Litepoint, etc, and we are still working on the integration with more instruments. Please do not hesitate to contact us to confirm if UD Box is compatible with your current application scenario and existing instruments.
Can UD Box convert IQ baseband signal to mmWave?
Currently, we do not have IQ products but the UD Box can be customized to convert signal output from mmWave to IQ baseband.

For more information, please contact your TMYTEK sales representative
Which frequency bands does UD Box cover for 5G communications (i.e. n257, n260…)?
UD Box RF frequency ranges from 24 to 44 GHz which covers all of the 5G NR FR2 frequency bands from n257 to n261.
I did not see any filter on the RF port for image rejection in the datasheet schematic. Is the image from the IF conversion rejected by a filter in the UD Box?
UD Box is a broadband device so the image rejection filter is not built-in. We have optional filters that you can choose to filter the unwanted signals or we can design a customized filter to fulfill the band you are interested in.
Can I use your amplifier together with UD Box via cable connection?
Yes, you can use one of our amplifiers with UD Box via cable connection.
What is the instantaneous bandwidth (IBW) of UD Box?
Our UD Box IF is from 0.01 to 14 GHz. The instantaneous bandwidth depends on the testing equipment, testing signal type and conditions. For reference, in 5G communication testing, we have tested using 5G NR 64 QAM on. The instantaneous bandwidth was around 100 MHz with an error vector magnitude (EVM) of 3%. On the other hand, we have also tested 4K video streaming. A bandwidth of 800 MHz is used to sustain a throughput of over 2.8 Gbps and an EVM of 3%.
Can UD Box work with Vector Network Analyzers for S21 measurements?
Yes, our UD Box along with our VNA Cal-Kit can upgrade low class/frequency VNA to high frequencies for S21 measurements.
Is it bi-directional?
It converts IF and RF signals in a bi-direction channel.
