XRifle Dynamic RIS FR3
6G FR3 研究向け 7.125-8.4 GHz スケーラブル・プログラマブル RIS
ビームフォーミング、OTA チャネルサウンディング、6G 研究向けのプログラマブル RF 反射制御を実現。
選ばれる理由
FR3 アッパーミッドバンド対応
7.125-8.4 GHz 全域で動作。OTA チャネルサウンディングから伝搬測定まで 6G FR3 研究を全面サポート。

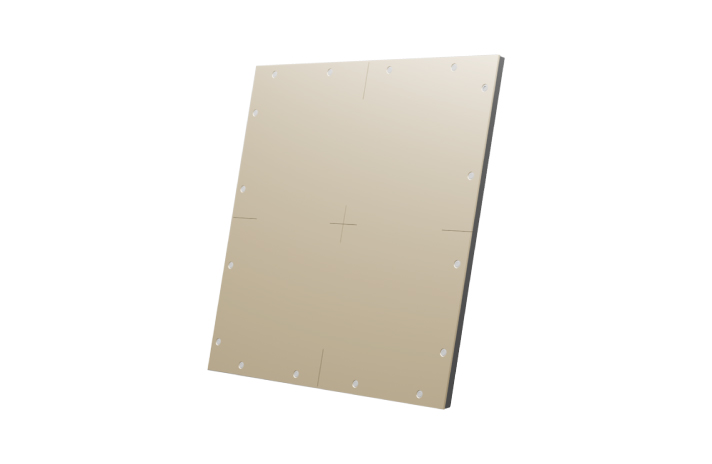

256 エレメント RIS アーキテクチャ
16 × 16 PIN ダイオードアレイと 0° / 180° の 1 ビット位相制御によるプログラマブル反射。
広角 RIS 動作
水平・垂直方向ともに最大 ±60° の入射角および反射角に対応し、柔軟な RF 経路制御を実現。
既存 XRifle 制御スタックを継承
既存の XRifle コントローラーボードおよび TLKCore API を共通採用し、研究ワークフローへの組み込みを簡略化。
主な特長
- 周波数範囲： 7.125-8.4 GHz FR3 アッパーミッドバンド
- 表面構造： 256 エレメント 16 × 16 PIN ダイオードアレイ
- 位相制御： 0° / 180° の 1 ビット位相制御
- 角度範囲： 水平・垂直方向ともに ±60° の入射角および反射角
- 制御 & API： 10/100 Mbps イーサネット対応。コントローラー 1 台で最大 4 タイル駆動
- 省配線 RF パス： パッシブ OTA 反射方式により RF ケーブル不要。12V DC 電源と Ethernet または SPI 制御線のみで動作

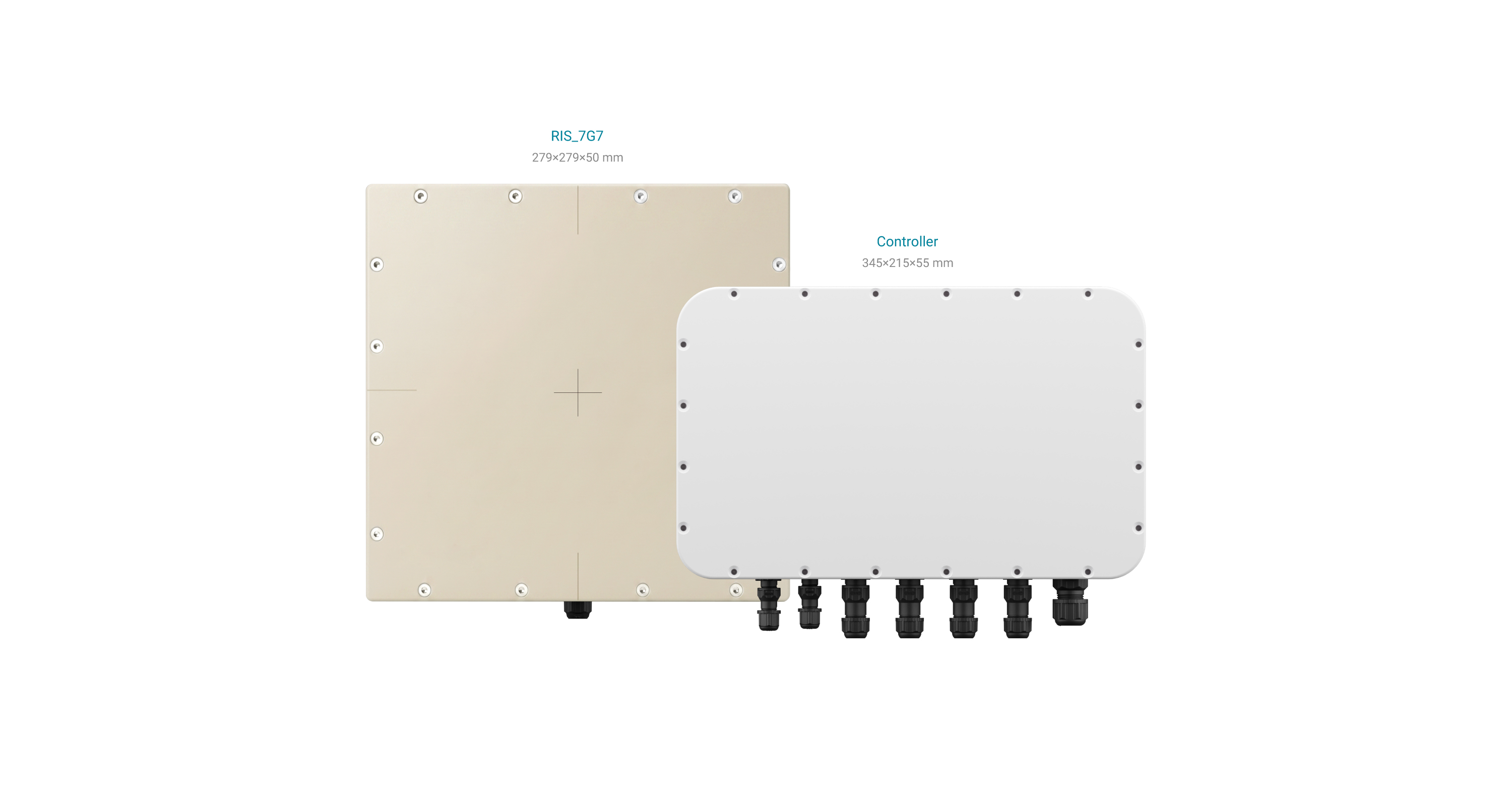

外形寸法
XRifle Dynamic RIS 仕様
| パラメーター | 単位 | 7.7 GHz RIS | 3.5 GHz RIS | 4.7 GHz RIS | 28 GHz RIS |
|---|---|---|---|---|---|
| 周波数範囲 | GHz | 7.125-8.4 | 3.35-3.6 | 4.2-5.2 | 26-30 |
| 偏波 | - | 直線偏波 | 直線偏波 | 直線偏波 | 直線偏波 |
| アレイ構成 | - | 16×16(256) | 10×10 | 16×16 | 32×32 |
| エレメントピッチ | mm | = 17.5 | - | - | - |
| 位相状態 | - | 1-bit, 0° / 180° | - | - | - |
| 入射角 | deg | ±60 | ±60 | ±60 | ±60 |
| 反射角 | deg | ±60 | ±60 | ±60 | ±60 |
| RCS 利得 @Inc.0 | dB | 45-50 | 35-38 | 44.6-46.7 | 48.2-56.2 |
| 3 dB ビーム幅 @Inc.0 | deg | 6-13 | 10-18 | 5.2-13.2 | 3.6-6.6 |
| 送信機からの距離 | cm | > 65 | > 90 | > 90 | > 51 |
| アンテナアレイ寸法 | mm | 280×280 | 42.8×43.1 | 42.8×43.1 | 16.9×17.1 |
| RIS サイズ | cm | - | 42.8×43.1 | 42.8×43.1 | 16.9×17.1 |
| 消費電力 | W | 11 | 5 | 5 | 20 |
| 電源電圧 | Vdc | 12 | 12 | 12 | 12 |
| 外形寸法 (L×W×D) | cm | 27.9×27.9×5 | 51×51×5.7 | 51×51×5.7 | 26.7×26.7×5.7 |
コントローラー仕様
| パラメーター | 単位 | 7.7 GHz RIS | 3.5 GHz RIS | 4.7 GHz RIS | 28 GHz RIS |
|---|---|---|---|---|---|
| 制御インターフェース | - | 10/100 Mbps Ethernet | 10/100 Mbps Ethernet | 10/100 Mbps Ethernet | 10/100 Mbps Ethernet |
| パターン切替時間 | ms | 5 | TBC | TBC | TBC |
| 消費電力（RIS 1 台） | W | 11 | 8 | 10.5 | 24 |
| 消費電力（RIS 4 台） | W | ? | 14 | 24 | 78 |
| 電源電圧 | Vdc | 12 | 12 | 12 | 12 |
| 外形寸法 | mm | 345x215x55 | 345x215x55 | 345x215x55 | 345x215x55 |
| 重量 | kg | 2 | 2 | 2 | 2 |
| VESA マウント規格 | mm | 100x100 | 100x100 | 100x100 | 100x100 |

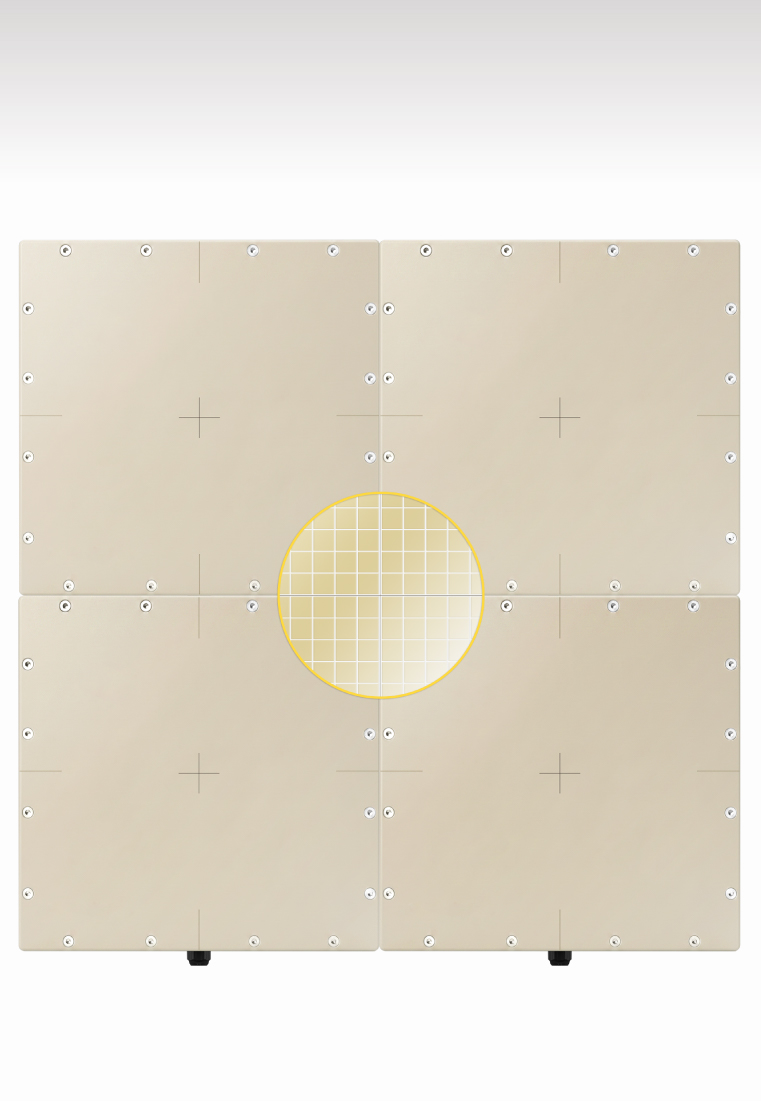

FR3 研究向けスケーラブル RIS アーキテクチャ
スケーラブルな RIS 構成を実現する 16 × 16 薄型ベゼルモジュール構造を採用。複数モジュールをタイリング配置することで、大型反射面を構築できます。
256 エレメント RIS
16 × 16 PIN ダイオードアレイを搭載し、0° / 180° の 1 ビット位相制御に対応。
±60° 広角カバー
水平・垂直方向ともに最大 ±60° の入射角および反射角をサポート。
スケーラブルな FR3 構成
薄型ベゼルモジュールにより、大規模な FR3 研究用反射面へ柔軟に拡張可能。

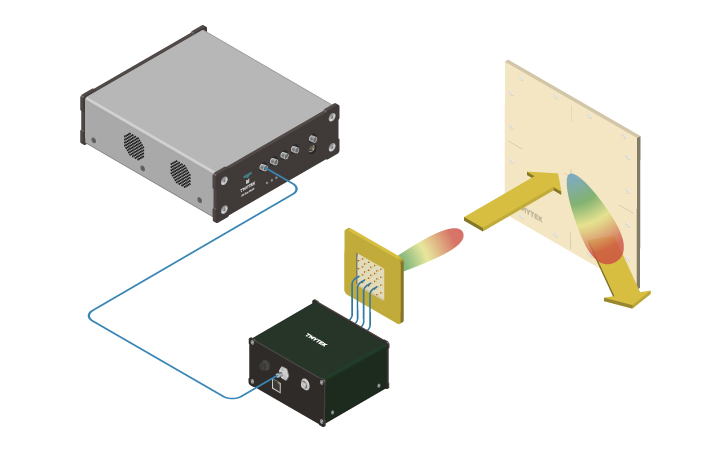

完全な 6G FR3 OTA 研究環境の構築
XRifle Dynamic RIS FR3 を TMYTEK FR3 エコシステムと組み合わせることで、ビームフォーミング、チャネルサウンディング、伝搬研究、ISAC 向けのエンドツーエンド OTA テスト環境を構築できます。
構成要素：
- ベースバンド & 信号処理 — SDR / USRP お使いの Sub-6 GHz SDR / USRP プラットフォーム。
- 周波数コンバーター — UD Box 0630 Sub-6 GHz 信号を FR3 帯へ拡張。
- ビーム制御 — BBox Lite FR3 電子制御対応の FR3 ビームフォーミング。
- プログラマブル反射表面 — XRifle Dynamic RIS FR3 可変型の RF 反射および伝搬制御。
柔軟な RIS 制御と API 統合

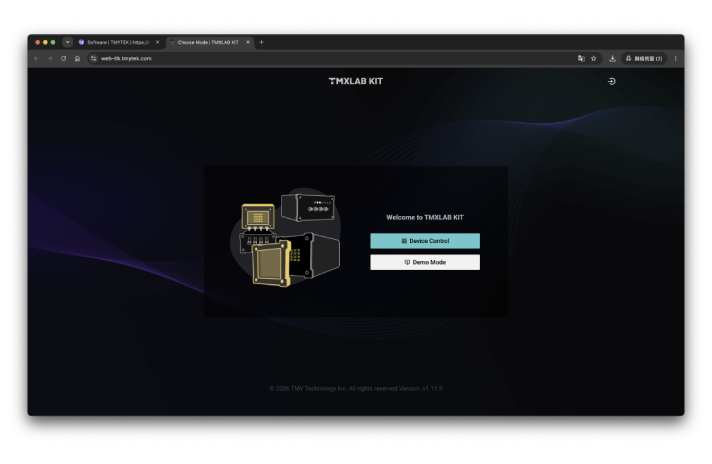

既存の XRifle SPI コントローラーボードおよび TLKCore API を共通採用。10/100 Mbps イーサネット接続に対応し、ソフトウェアによる RIS 設定と既存ワークフローへの組み込みを実現します。
- 10/100 Mbps イーサネット・コントローラー・インターフェース
- 既存の XRifle SPI コントローラー構造を継承
- TLKCore API 統合対応
6G FR3 アプリケーションシナリオ

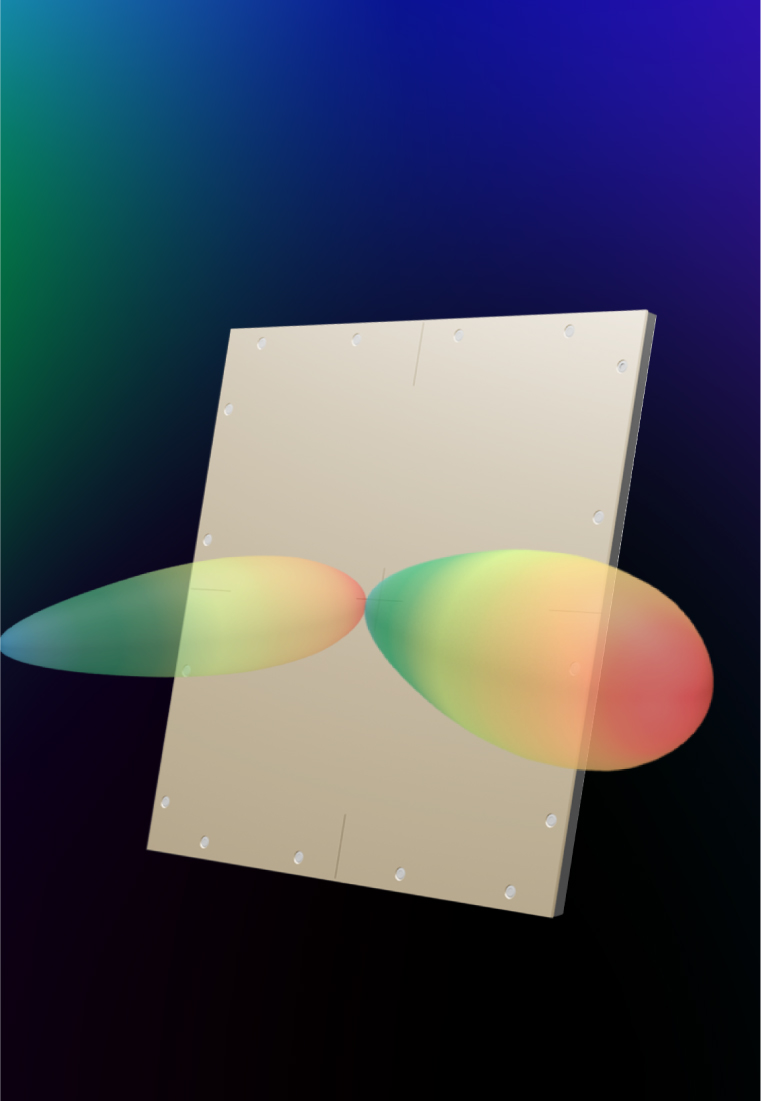

RIS ビームフォーミング検証

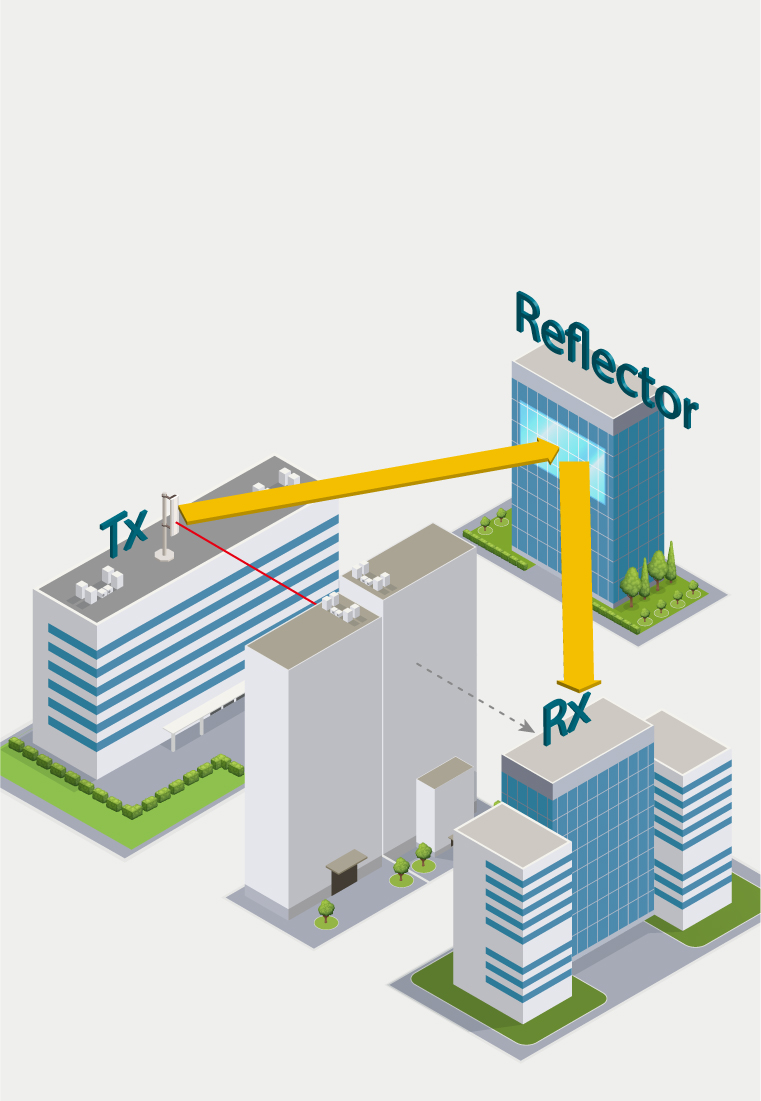

NLoS チャネル制御

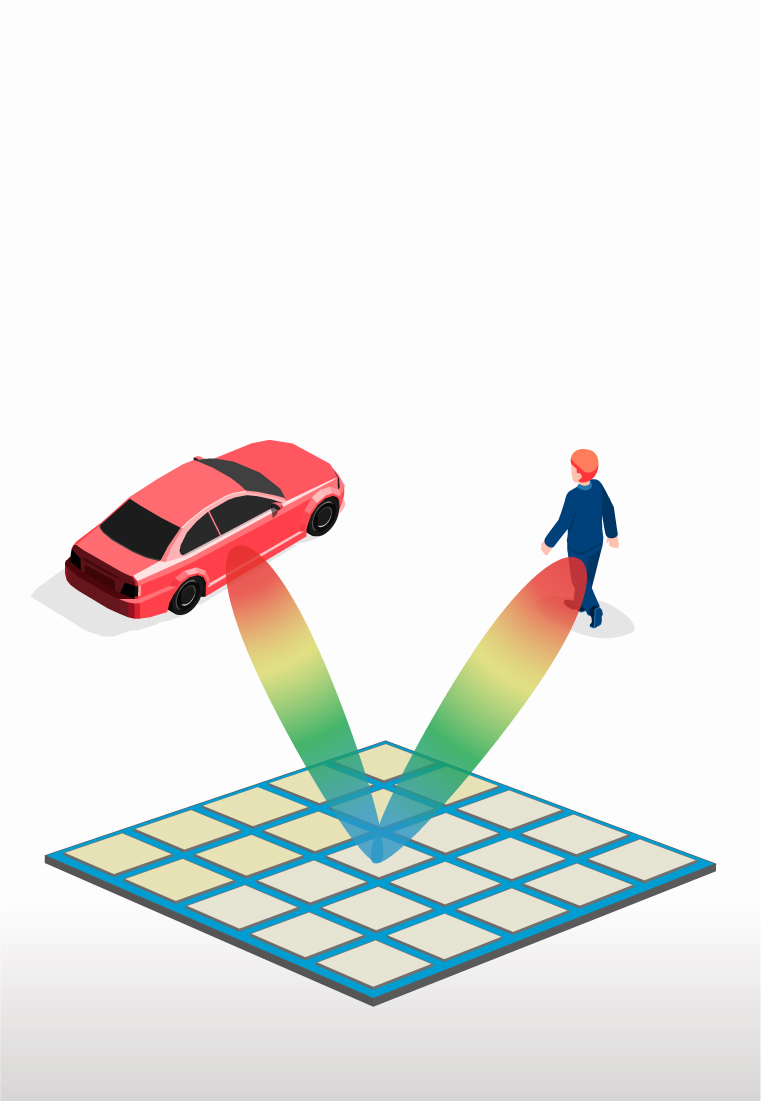

ISAC 研究
FR3 チャネルサウンディング & 伝搬研究FAQ
